PostPosted: Mon 26 Aug - 17:54 (2019)    Post subject: installation barre stabilisatrice spy racing :spy 350 t et spy 350 F3 tuto Reply with quote

A quoi sert une barre stabilisatrice : la barre stabilisatrice constitue une partie de la suspension servant à la stabilisation du véhicule, en particulier face aux irrégularités de la route, les virages et autres déclinaisons .


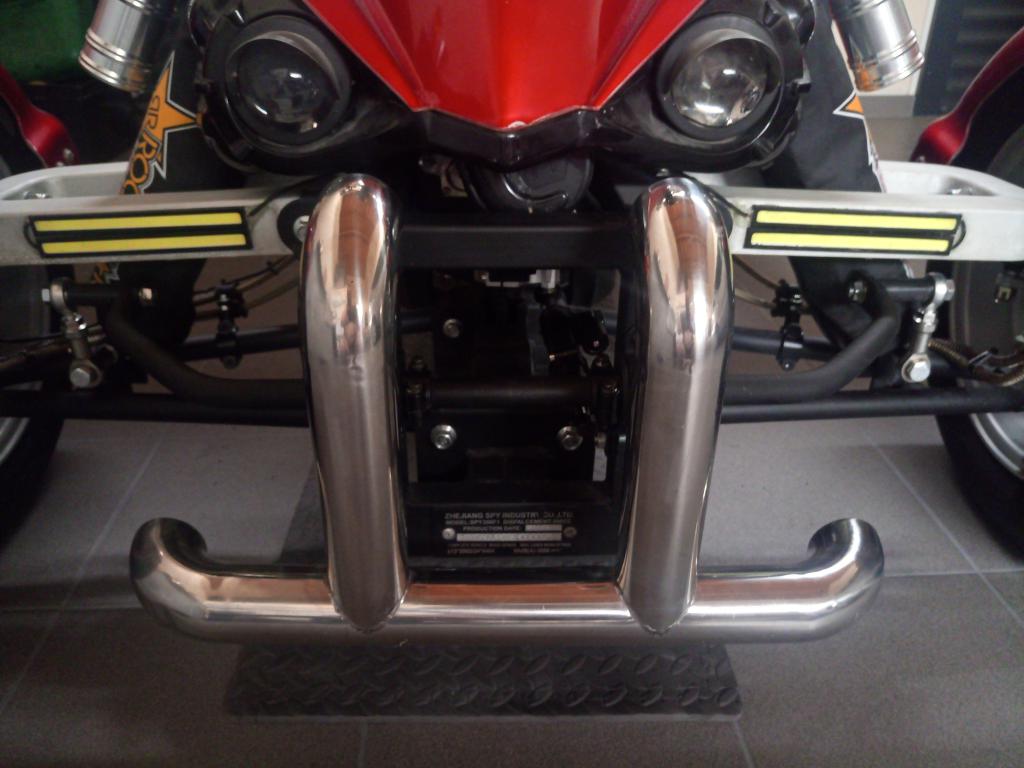

 On va installé une barre stabilisatrice de  sym 600 quadraider sur un châssis avant large de SPY RACING comme spy 350 t et spy 350 f3 .distance des vis amortisseurs sont de 70 cm.
La longueur de barre utilise est 61 cm .l’idéale est 70 cm.
Les seuls quads qui ont une barre origine sont des quads agricoles

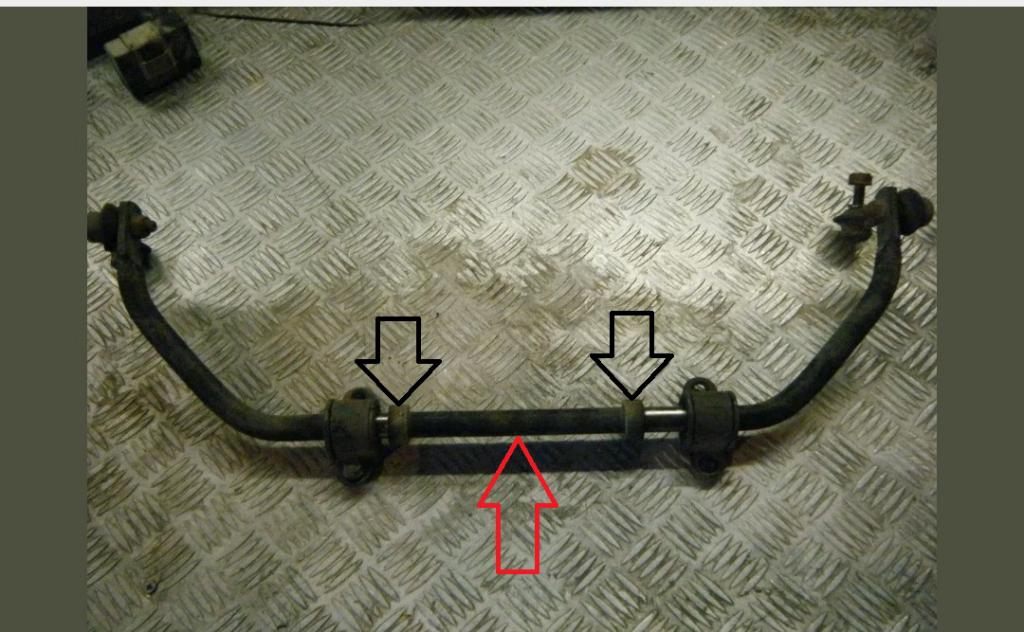

Il faut enlever les bagues de position (Voir flèche noir) sur la barre qui sert à éviter les mouvements horizontaux.
A l’aide d’une scie a métal, s’arrêté a 1 mm du tube et faire levier avec le tournevis  plat  pour faire lâche la bague.
Il faut éviter de scie la barre, cela va provoquer une amorce de crique.


Il faut repère le centre de la barre avec marqueur pour le centrage a l’installation voir flèche rouge

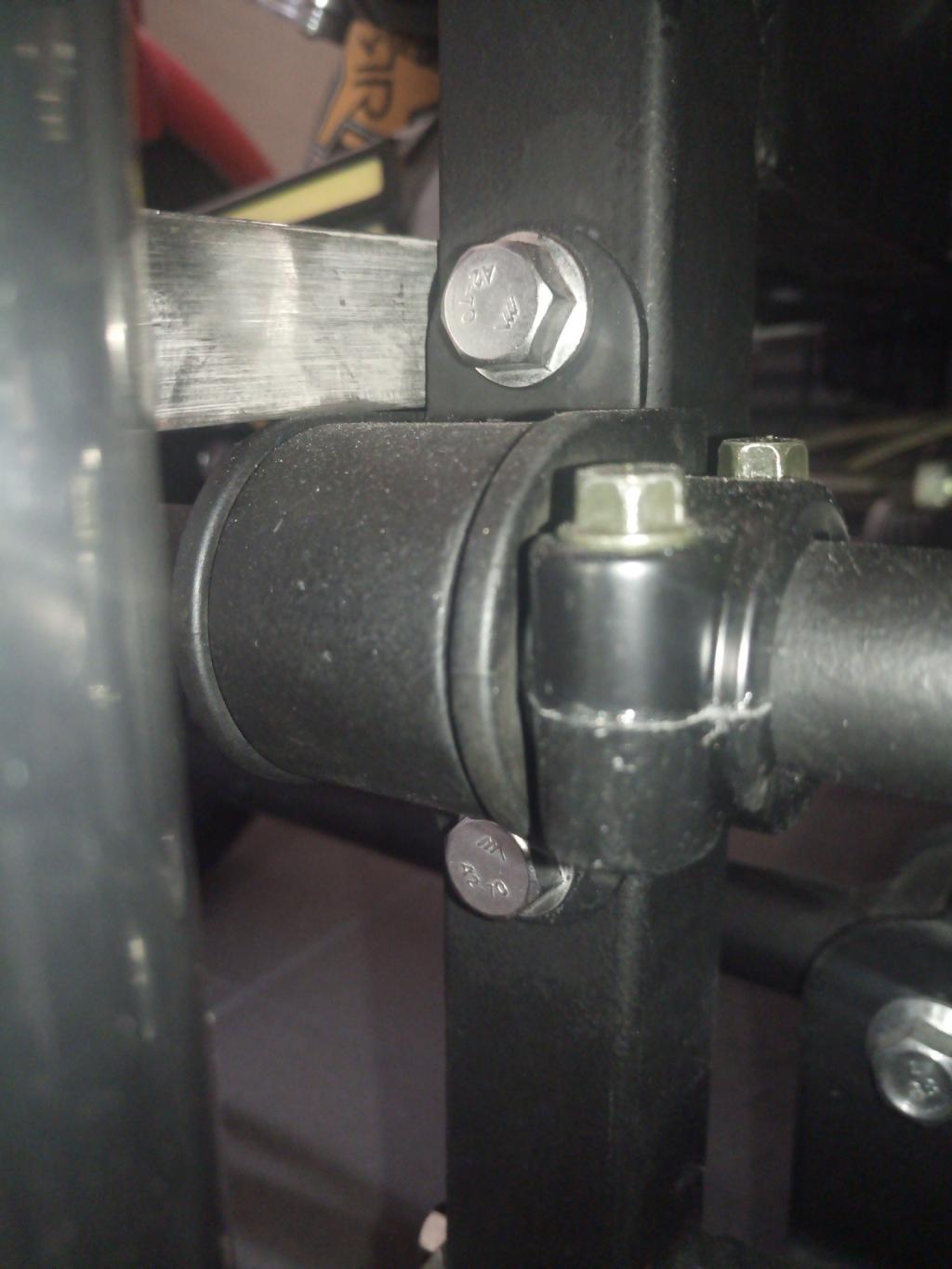

Il faut position le silentbloc en contact de la fixation supérieur du bumper.


La lèvre du silentbloc doit s’emboite dans le tube.
Utilise du scotch papier, position la fixation du sillent bloc est trace .

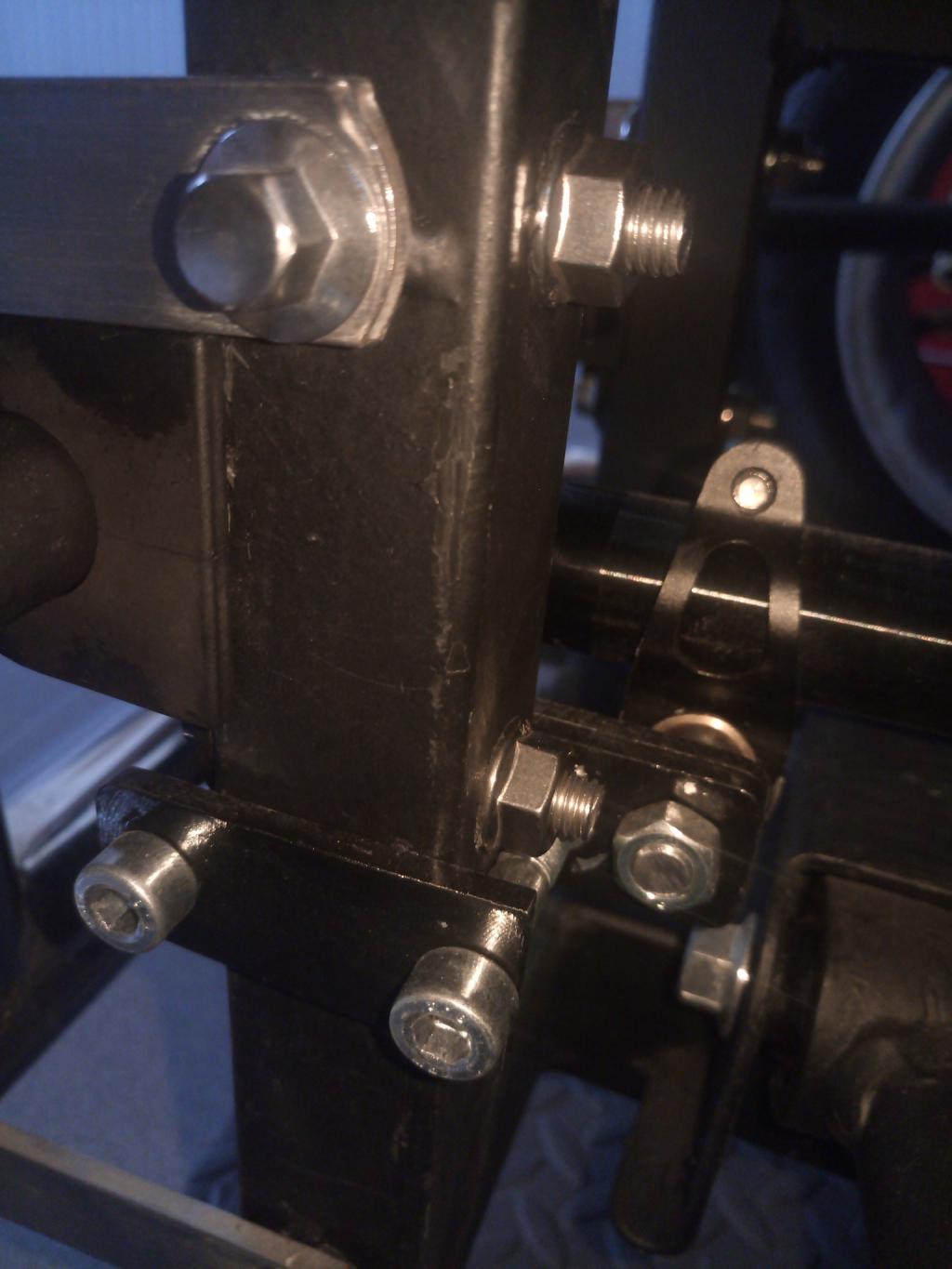

Il faut perce avec un foret 8mm le tube .longueur de vis 45mm.




Apres les silentblocs installés avec la barre

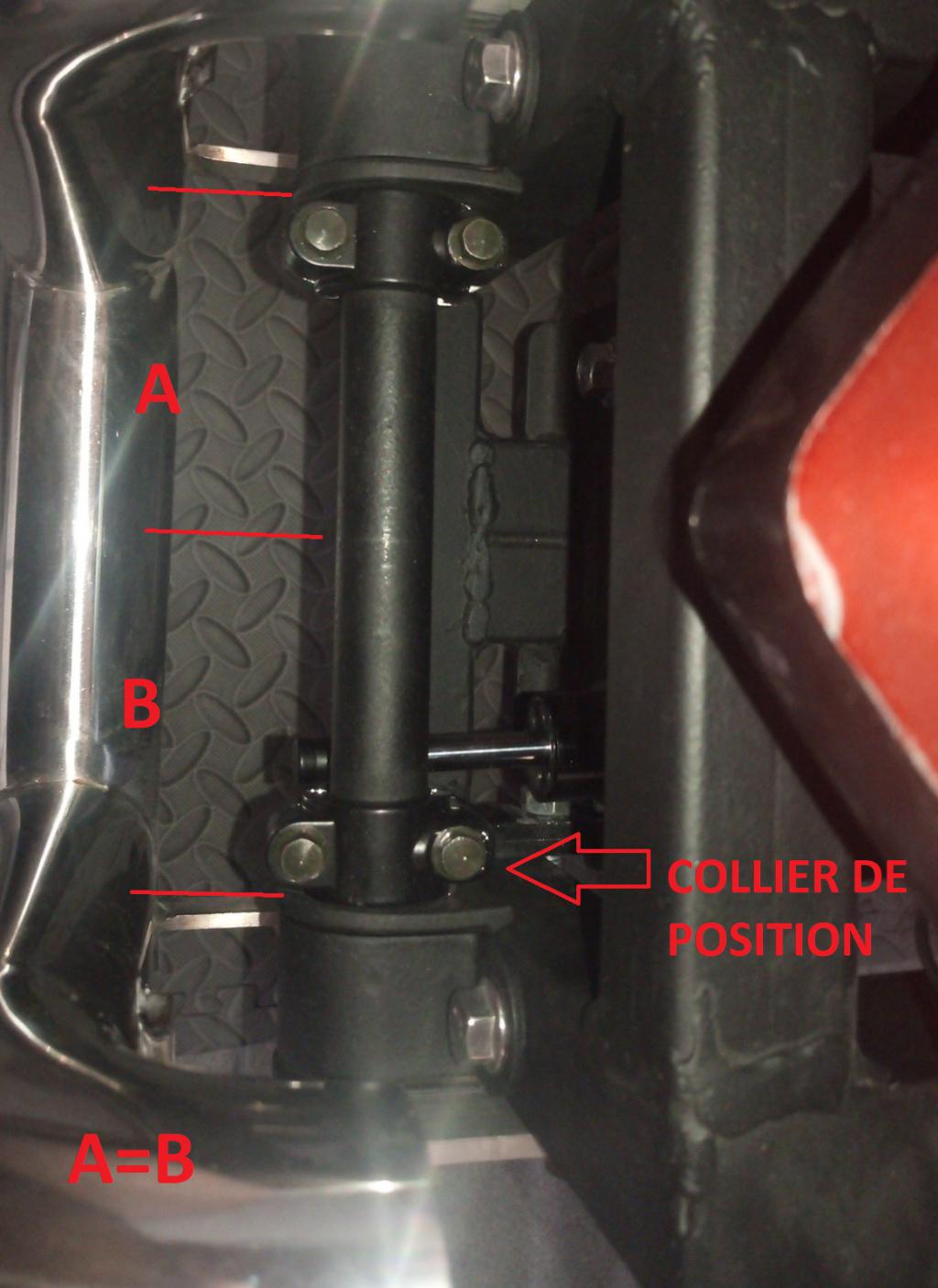

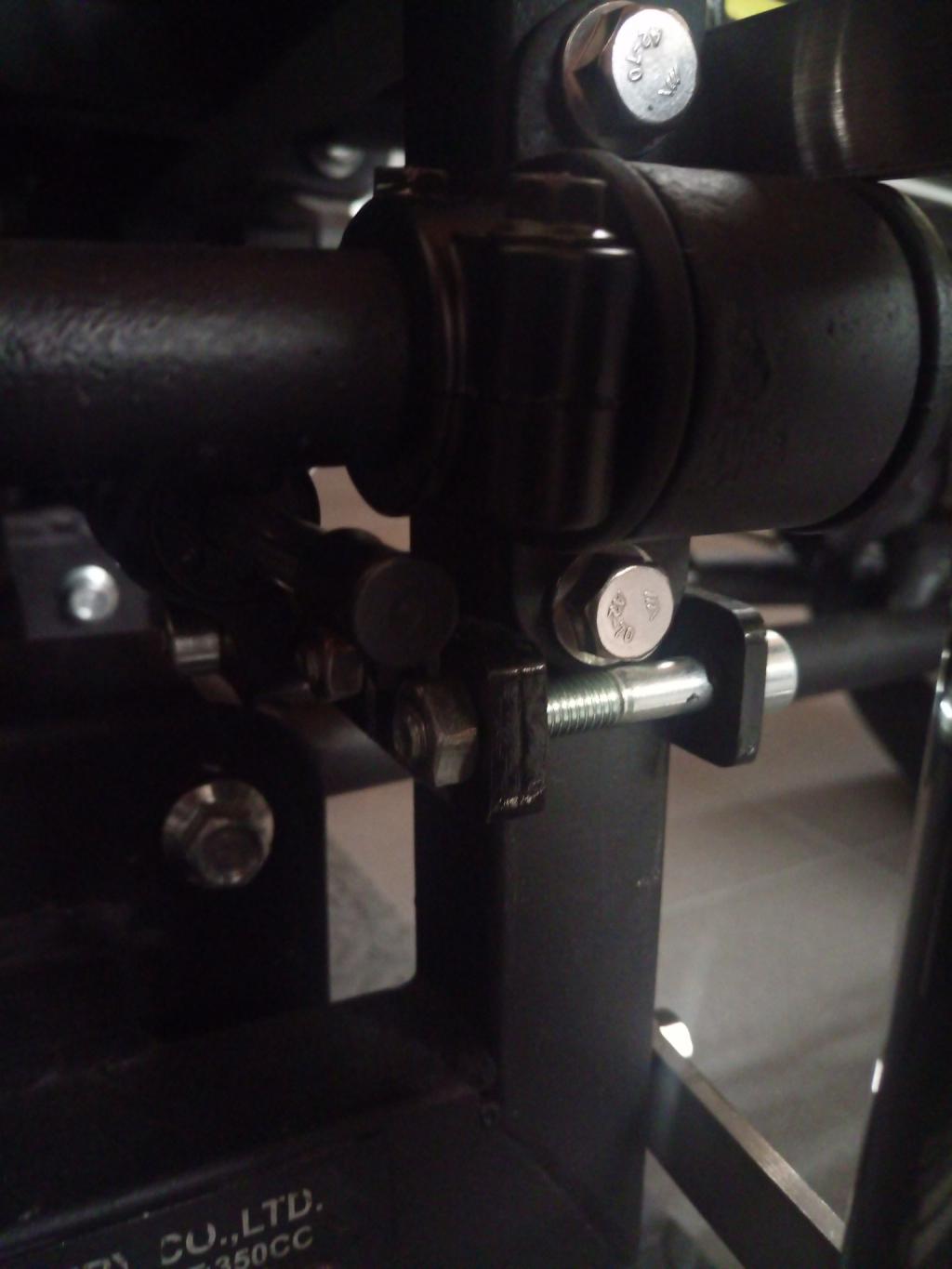

Centrer la barre à l’aide du repère, puis installer de collier de position.

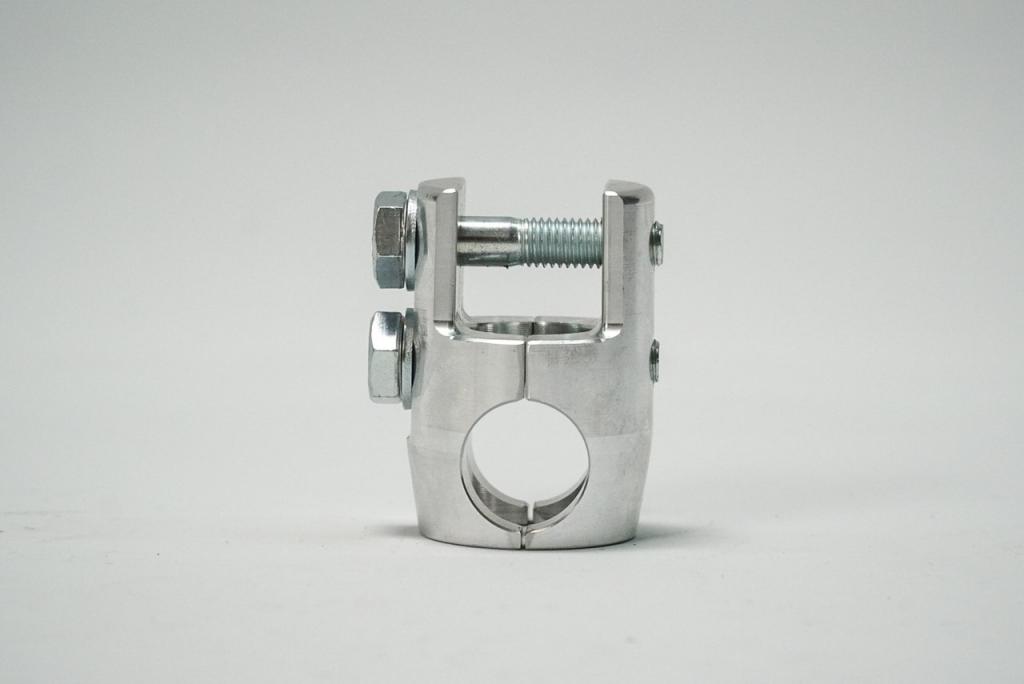

J’ai utilisé des clamps pour miroir du guidon que j’ai modifié.





FIXATION DES EXTREMITES

Il y a deux types de fixation :
Fixation sur triangle ou fixation sur vis d’amortisseur

1)    Fixation sur triangle
2x rotule de unibal  male  ref : POS 10 et
2x rotule de unibal  femelle ref :PHS10

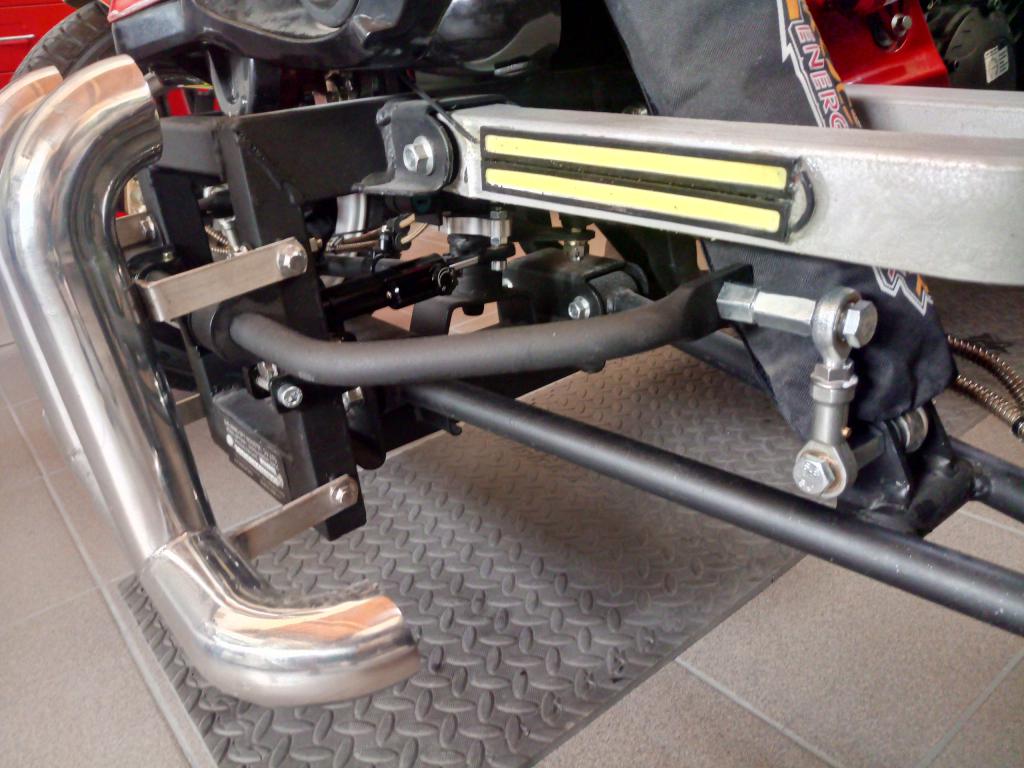

Fixation rotule a triangle

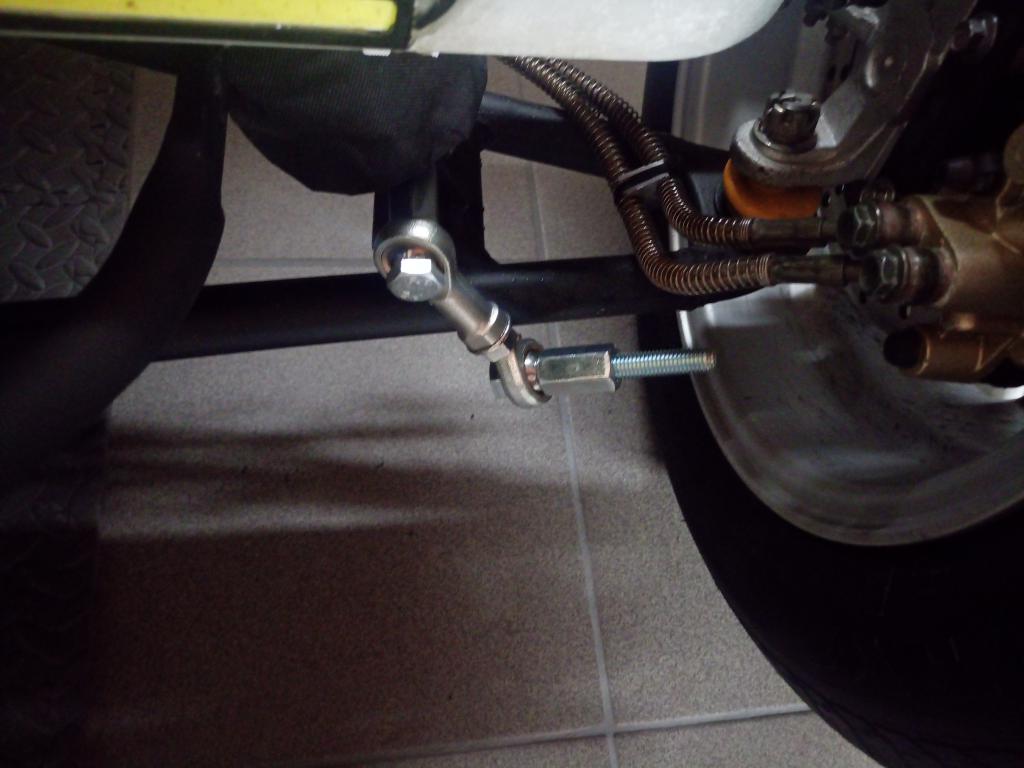

2) Fixation sur vis amortisseur

2 x rotules unibal male ref: POS 10
2x rotules unibal femelle ref : PHS 10
2x vis Ø 10mm longueur 80mm
2x vis Ø 10mm longueur 100mm
6x ecrou  Ø10
6x rallonge filetée Ø 10mm  longueur 30mm


Installer Coté  amortisseur : vis 100mm + 1 rallonge filetée.



Cote barre : vis 80mm + (1 rallonge filetée. + rallonge environ 17 mm)

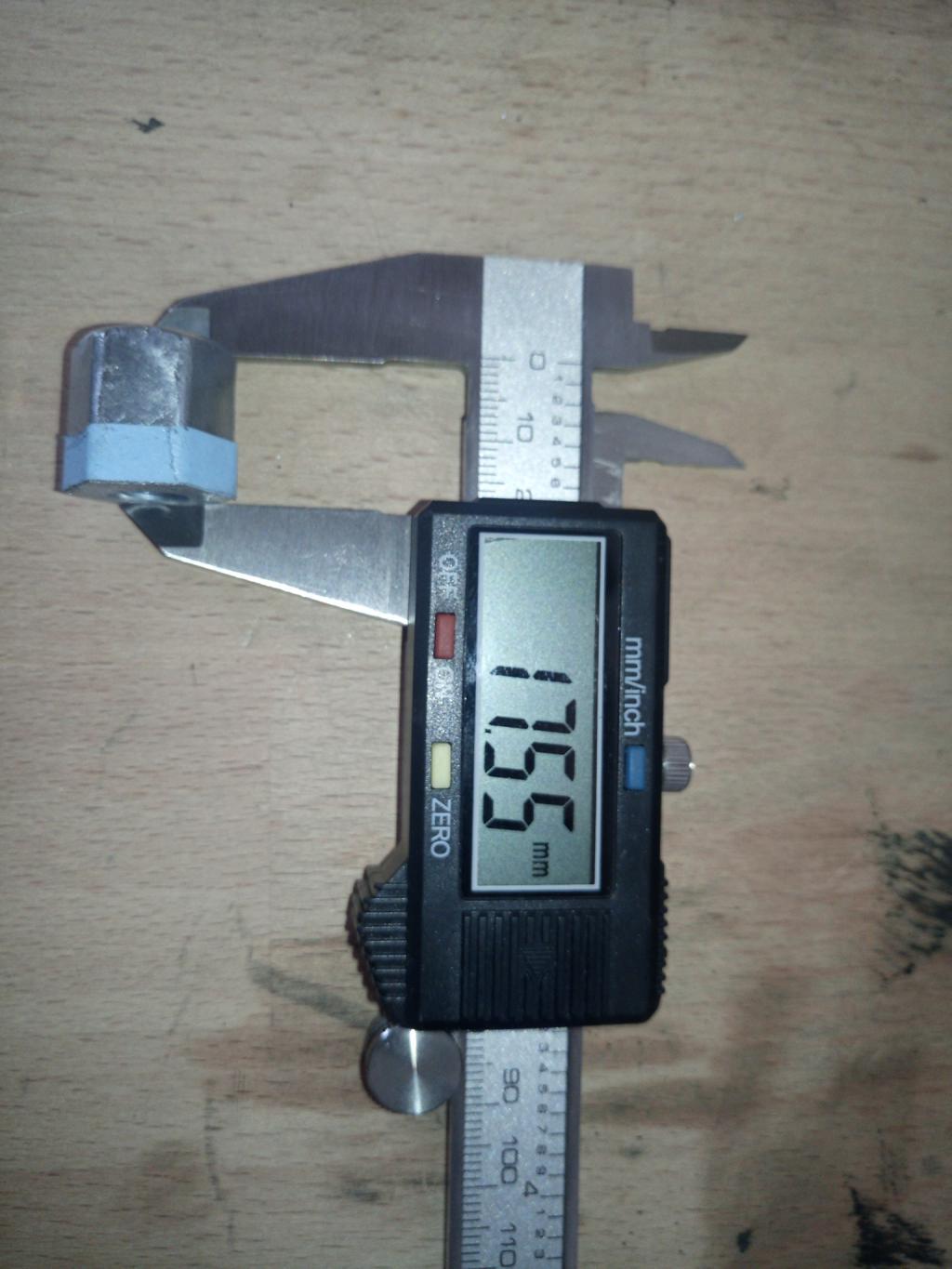

La demi-rallonge est à ajuster, j’ai utilisé un laser



_________________
rajout barre stabilisatrice spy racing
http://www.chinese-quad.com/t27924-installation-barre-stabilisatrice-spy-ra….
modification triangle superieur
http://www.chinese-quad.com/t27906-reglage-spy350T-et-modification.htm
présentation
http://www.chinese-quad.com/t27277-presentation-reynols.htm


Last edited by reynols on Mon 7 Oct - 17:02 (2019); edited 1 time in total
